Τι σημαίνει όταν ένα δορυφορικό κατοπτρο εχει απολαβή (gain) στα χ GHZ

[Satellite]



Το κέρδος ενός κατόπτρου αυξάνει σε μεγαλύτερες συχνότητες, έτσι ενώ στα 12,6GHz έχει 43dB στα 10,95 θα έχει λιγότερο. Για να μπορεί καποιος να συγκρίνει δύο δορυφορικά κάτοπτρα θα πρέπει να ξέρει το κέρδος τους στην ίδια συχνότητα, γιατί στην μέση μπαίνει και η αποδοτικότητα του (δηλαδή το ποσοστό του σήματος που σου δίνει στην πραγματικότητα από το θεωρητικό μέγιστό του). Ο τύπος που δίνει τους υπολογισμούς αυτούς είναι ο παρακάτω (αφορά παραβολικό κάτοπτρο, για offset είναι πιο περίπλοκος μιας και τα offset έχουν δύο διαμέτρους)

GdB = κέρδος σε dB

D = Διάμετρος κατόπτρου

π = το γνωστό π, (3,14)

λ= μήκος κύματος

μ= συντελεστής απόδοσης (efficiency

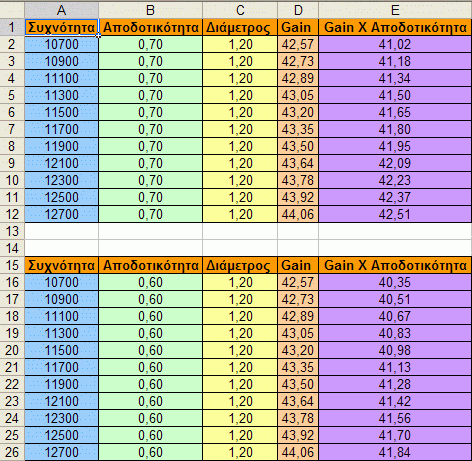

Με βάση αυτό τον τύπο υπαρχει ο παρακάτω πινάκας όπου υπολογίζεται το κέρδος σε μία περιοχή συχνοτήτων από 10700-12700 σε βήματα των 200MHz, με διάμετρο κατόπτρου 1.20μ και με δύο συντελεστές αποδοτικότητας, 0,70 και 0,60. Στην στήλη D υπαρχει ο υπολογισμός χωρίς να ληφθεί υπόψιν ο συντελεστής αυτός, δηλαδή για ένα θεωρητικό κάτοπτρο με συντελεστή απόδοσης 100% (που δεν υπάρχει εννοείται).

Να ξέρετε όλοι οτι κάνοντας μια σύγκριση μεταξύ κατόπτρων ο άγνωστος είναι το efficiency...και πρέπει να το γνωρίζουμε για να υπολογιστεί στο τέλος το gain του κατόπτρου και ο λόγος που δεν το γνωρίζουμε το efficiency ειναι επειδη εχει να κάνει με την σχεδίαση και την κατασκευή του κατόπτρου, τι υλικό έχει χρησιμοποιηθεί στην επιφάνειά του, κλπ...
